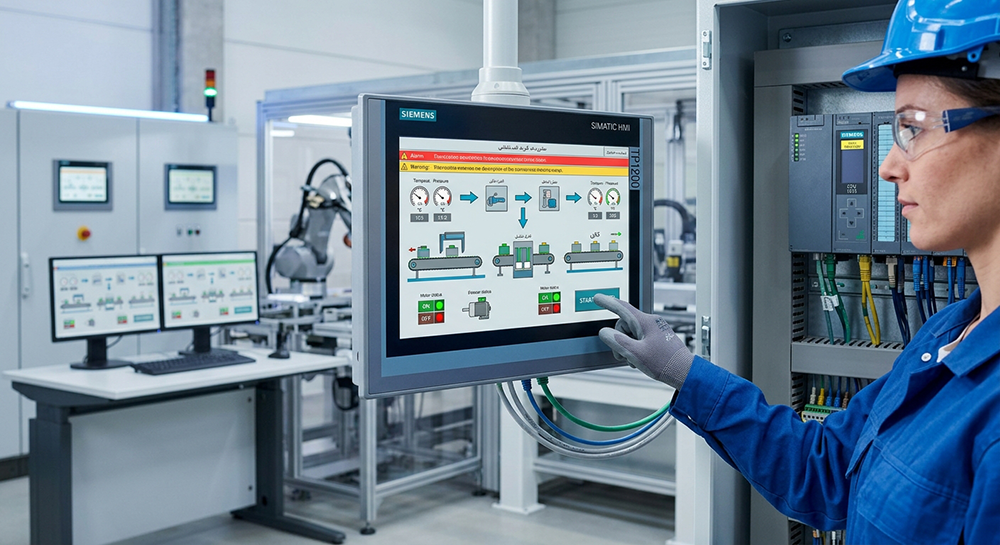

پنل HMI در اتوماسیون صنعتی چیست؟ در بسیاری از کارخانه‌ها و خطوط تولید، اپراتور باید بتواند وضعیت تجهیزات، فرآیندهای تولید و خطاهای سیستم را در لحظه مشاهده و در صورت نیاز برخی پارامترها را کنترل کند. HMI یا Human Machine Interface یکی از مهم‌ترین تجهیزات مورد استفاده برای ایجاد این ارتباط میان انسان و ماشین است.
پنل HMI صنعتی به اپراتور اجازه می‌دهد اطلاعات دریافت‌شده از تجهیزات اتوماسیون مانند PLC، سنسورها، درایوها و کنترلرها را در قالب یک رابط کاربری قابل فهم مشاهده کند. به همین دلیل، HMI به یکی از اجزای مهم در طراحی سیستم‌های اتوماسیون صنعتی، کنترل فرآیند و مانیتورینگ خطوط تولید تبدیل شده است.
در این مقاله با مفهوم HMI، کاربرد آن در صنعت، نحوه ارتباط آن با PLC و مهم‌ترین نکات انتخاب یک پنل HMI صنعتی آشنا می‌شویم و در ادامه یکی از مدل‌های پرکاربرد HMI زیمنس، یعنی Siemens TP1200 Comfort را بررسی می‌کنیم.
HMI چیست؟
HMI مخفف عبارت Human Machine Interface به معنای «رابط انسان و ماشین» است. HMI سخت‌افزاری است که امکان تعامل اپراتور با یک ماشین، خط تولید یا سیستم کنترل صنعتی را فراهم می‌کند.
در یک پنل HMI در اتوماسیون صنعتی، تجهیزات مختلفی مانند PLC، سنسورها، موتورهای الکتریکی، درایوها و عملگرها وظیفه کنترل و اجرای فرآیند را بر عهده دارند. HMI در این میان نقش رابط کاربری را ایفا می‌کند و اطلاعات سیستم را به شکل گرافیکی در اختیار اپراتور قرار می‌دهد.
برای مثال، اپراتور می‌تواند از طریق یک پنل HMI وضعیت موتور، دمای فرآیند، سرعت خط تولید، وضعیت سنسورها، آلارم‌ها و سایر پارامترهای عملیاتی را مشاهده کند و در محدوده مجاز، تنظیمات مورد نیاز را تغییر دهد.
به زبان ساده، HMI همان بخشی از سیستم اتوماسیون است که اطلاعات پیچیده تجهیزات صنعتی را به یک محیط قابل مشاهده و قابل کنترل برای اپراتور تبدیل می‌کند.
HMI چگونه با PLC ارتباط برقرار می‌کند؟
یکی از رایج‌ترین کاربردهای HMI در اتوماسیون صنعتی، ارتباط آن با PLC است. PLC وظیفه دریافت اطلاعات از تجهیزات و اجرای منطق کنترلی را بر عهده دارد، در حالی که HMI این اطلاعات را برای اپراتور نمایش می‌دهد.
برای مثال، فرض کنید یک خط تولید دارای چند موتور، سنسور دما و سنسور فشار است. PLC داده‌های این تجهیزات را دریافت و بر اساس برنامه کنترلی پردازش می‌کند. HMI می‌تواند اطلاعات پردازش‌شده را به شکل نمودار، مقدار عددی، وضعیت روشن یا خاموش و پیام‌های هشدار نمایش دهد.
ارتباط HMI و PLC معمولاً از طریق شبکه‌ها و پروتکل‌های صنعتی انجام می‌شود. نوع ارتباط به مدل تجهیزات، معماری سیستم و نیازهای پروژه بستگی دارد.
این ارتباط باعث می‌شود اپراتور بتواند:
- وضعیت تجهیزات را در لحظه مشاهده کند.
- پارامترهای قابل تنظیم فرآیند را تغییر دهد.
- خطاها و هشدارهای سیستم را مشاهده کند.
- روند تغییر برخی داده‌ها را بررسی کند.
- فرآیند تولید را از طریق یک رابط گرافیکی کنترل و مانیتور کند.
بنابراین انتخاب HMI مناسب باید متناسب با PLC، تجهیزات اتوماسیون، نوع شبکه صنعتی و نیازهای کنترلی پروژه انجام شود.
مهم‌ترین کاربردهای HMI در خطوط تولید
HMI تنها یک نمایشگر صنعتی نیست؛ بلکه می‌تواند بخش مهمی از سیستم نظارت و تعامل اپراتور با تجهیزات باشد. بسته به نوع پروژه، امکانات و کاربردهای HMI می‌تواند متفاوت باشد.
۱. کنترل و مانیتورینگ ماشین‌آلات
یکی از مهم‌ترین کاربردهای HMI، نمایش وضعیت ماشین‌آلات و تجهیزات صنعتی است. اپراتور می‌تواند وضعیت عملکرد دستگاه‌ها، موتورهای الکتریکی، پمپ‌ها، شیرها و سایر تجهیزات را از طریق یک صفحه گرافیکی مشاهده کند.
این قابلیت باعث می‌شود اپراتور برای بررسی وضعیت هر دستگاه الزاماً به صورت فیزیکی در کنار آن حضور نداشته باشد.
۲. نمایش وضعیت خط تولید
در خطوط تولید، HMI می‌تواند تصویری کلی از وضعیت فرآیند ارائه دهد. برای مثال، وضعیت هر مرحله از تولید، تجهیزات فعال یا غیرفعال و برخی پارامترهای کلیدی میتوانند روی صفحه نمایش داده شوند.
این موضوع به اپراتور کمک می‌کند درک سریع‌تری از وضعیت خط تولید داشته باشد.
۳. مدیریت خطاها و آلارم‌ها
تشخیص سریع خطا در محیط‌های صنعتی اهمیت زیادی دارد. HMI می‌تواند خطاها، هشدارها و شرایط غیرعادی سیستم را به اپراتور اعلام کند.
نمایش پیام‌های خطا و آلارم‌ها به اپراتور کمک می‌کند منبع مشکل را سریع‌تر شناسایی کرده و اقدامات لازم را انجام دهد.
۴. نمایش داده‌های فرآیند
HMI می‌تواند اطلاعات مختلف فرآیند را به شکل عددی یا گرافیکی نمایش دهد. برای مثال:
- دما
- فشار
- سرعت
- میزان تولید
- وضعیت موتور
- سطح مخزن
- زمان فعالیت تجهیزات
- وضعیت سنسورها
نمایش این داده‌ها باعث می‌شود اپراتور بتواند شرایط فرآیند را بهتر بررسی و کنترل کند.
۵. کنترل پارامترهای عملیاتی
در بسیاری از سیستم‌های صنعتی، برخی پارامترها باید توسط اپراتور تنظیم شوند. HMI می‌تواند یک رابط مناسب برای ورود یا تغییر این پارامترها در محدوده تعریف‌شده باشد.
به این ترتیب، اپراتور به جای کار مستقیم با تجهیزات کنترلی، از یک محیط گرافیکی و کاربرپسند برای تعامل با سیستم استفاده می‌کند.
HMI زیمنس چیست و چرا در اتوماسیون صنعتی استفاده می‌شود؟
زیمنس (Siemens) یکی از برندهای شناخته‌شده در حوزه اتوماسیون صنعتی است و طیف متنوعی از تجهیزات کنترل و مانیتورینگ صنعتی را ارائه می‌کند. پنل‌های HMI زیمنس نیز برای کاربردهای مختلف از ماشین‌آلات صنعتی تا سیستم‌های پیچیده‌تر اتوماسیون طراحی شده‌اند.
یکی از خانواده‌های شناخته‌شده HMI زیمنس، SIMATIC HMI Comfort Panels است. این پنل‌ها برای ایجاد رابط کاربری میان اپراتور و سیستم اتوماسیون مورد استفاده قرار می‌گیرند.
در انتخاب یک HMI زیمنس باید عواملی مانند اندازه صفحه نمایش، نوع پروژه، تعداد داده‌ها، نحوه ارتباط با تجهیزات، شرایط محیطی و قابلیت‌های مورد نیاز سیستم در نظر گرفته شود.
سری Comfort Panel زیمنس چیست؟
SIMATIC HMI Comfort Panels مجموعه‌ای از پنل‌های HMI زیمنس هستند که برای کاربردهای صنعتی و مانیتورینگ فرآیند طراحی شده‌اند.
این خانواده در اندازه‌های مختلف عرضه شده و می‌تواند برای پروژه‌هایی که به نمایش اطلاعات فرآیند، کنترل تجهیزات و تعامل اپراتور با سیستم نیاز دارند مورد استفاده قرار گیرد.
انتخاب اندازه و مدل HMI به عواملی مانند پیچیدگی رابط کاربری، تعداد پارامترهای قابل نمایش، فضای نصب و فاصله اپراتور از پنل بستگی دارد.
معرفی پنل Siemens TP1200 Comfort
یکی از مدل‌های این خانواده، Siemens SIMATIC HMI TP1200 Comfort با شماره مدل 6AV2124-0MC01-0AX0 است.
این پنل HMI با نمایشگر 12 اینچی برای کاربردهای صنعتی طراحی شده و می‌تواند به عنوان رابط کاربری میان اپراتور و سیستم اتوماسیون مورد استفاده قرار گیرد.
TP1200 Comfort برای پروژه‌هایی مناسب است که در آنها اپراتور باید حجم قابل توجهی از اطلاعات فرآیند را مشاهده کند و از طریق یک رابط گرافیکی با سیستم کنترل تعامل داشته باشد.
در یک سیستم اتوماسیون، این پنل می‌تواند برای نمایش وضعیت تجهیزات، پارامترهای فرآیند، آلارم‌ها و اطلاعات عملیاتی مورد استفاده قرار گیرد.
برای مشاهده مشخصات فنی، اطلاعات محصول و جزئیات بیشتر می‌توانید به صفحه
پنل HMI زیمنس TP1200 Comfort مدل 6AV2124-0MC01-0AX0 مراجعه کنید.
TP1200 Comfort برای چه پروژه‌هایی مناسب است؟
انتخاب HMI باید بر اساس نیاز واقعی پروژه انجام شود. یک پنل 12 اینچی مانند TP1200 Comfort می‌تواند برای پروژه‌هایی مناسب باشد که رابط کاربری آنها به فضای نمایش بیشتری نسبت به پنل‌های کوچک‌تر نیاز دارد.
برخی از کاربردهای متداول چنین پنل‌هایی عبارت‌اند از:
- خطوط تولید و ماشین‌آلات صنعتی
- سیستم‌های کنترل و مانیتورینگ فرآیند
- صنایع تولیدی و کارخانه‌ها
- سیستم‌های اتوماسیون مبتنی بر PLC
- نمایش وضعیت تجهیزات و ماشین‌آلات
- مدیریت آلارم‌ها و خطاهای فرآیند
- نمایش پارامترهای عملیاتی
- کنترل و نظارت بر فرآیندهای صنعتی
البته انتخاب نهایی مدل HMI باید بر اساس معماری سیستم، تجهیزات موجود، الزامات پروژه و مشخصات فنی مورد نیاز انجام شود.
هنگام انتخاب HMI صنعتی به چه مشخصاتی توجه کنیم؟
انتخاب یک پنل HMI صرفاً بر اساس اندازه نمایشگر یا برند انجام نمی‌شود. پیش از خرید یا انتخاب HMI برای یک پروژه صنعتی، بهتر است چند عامل مهم بررسی شود.
اندازه و وضوح نمایشگر
اندازه صفحه باید متناسب با میزان اطلاعاتی باشد که قرار است به اپراتور نمایش داده شود. در پروژه‌هایی که صفحات گرافیکی پیچیده‌تر یا داده‌های بیشتری دارند، استفاده از نمایشگر بزرگ‌تر می‌تواند تجربه کاربری مناسب‌تری ایجاد کند.
قابلیت ارتباط با تجهیزات
HMI باید بتواند با PLC، درایوها، کنترلرها و سایر تجهیزات سیستم اتوماسیون ارتباط برقرار کند. بنابراین بررسی رابط‌ها و پروتکل‌های ارتباطی پیش از انتخاب محصول ضروری است.
شرایط محیط صنعتی
HMI صنعتی باید متناسب با شرایط محیط نصب انتخاب شود. دما، رطوبت، گردوغبار، ارتعاش و نحوه نصب از عواملی هستند که میتوانند در انتخاب تجهیزات مؤثر باشند.
امکانات نرم‌افزاری و گرافیکی
نوع صفحات گرافیکی، نمایش آلارم‌ها، نمایش روند داده‌ها، تنظیم پارامترها و امکانات مورد نیاز اپراتور باید پیش از انتخاب HMI مشخص شود.
سازگاری با معماری اتوماسیون
اگر پروژه از تجهیزات یک برند یا معماری مشخصی استفاده می‌کند، بهتر است HMI از نظر ارتباط و سازگاری با سایر تجهیزات سیستم بررسی شود.
تفاوت HMI صنعتی با روش‌های سنتی کنترل و مانیتورینگ
در سیستم‌های سنتی، اپراتور ممکن است برای مشاهده وضعیت تجهیزات مجبور باشد از مجموعه‌ای از چراغ‌ها، کلیدها، نمایشگرهای مستقل و تجهیزات کنترلی استفاده کند.
HMI می‌تواند بسیاری از این اطلاعات را در یک رابط گرافیکی یکپارچه نمایش دهد. برای مثال، وضعیت چندین تجهیز، آلارم‌ها و پارامترهای فرآیند را می‌توان در صفحات مختلف یک HMI مشاهده کرد.
مزیت اصلی استفاده از HMI این است که اطلاعات سیستم را می‌توان به شکل ساختاریافته و قابل فهم در اختیار اپراتور قرار داد. این موضوع می‌تواند به افزایش دید عملیاتی، تشخیص سریع‌تر خطاها و مدیریت بهتر فرآیندهای صنعتی کمک کند.
جمع‌بندی
HMI یکی از اجزای مهم در بسیاری از سیستم‌های اتوماسیون صنعتی است که امکان تعامل اپراتور با ماشین‌آلات، PLC و فرآیندهای تولید را فراهم می‌کند. نمایش وضعیت تجهیزات، مشاهده پارامترهای فرآیند، مدیریت آلارم‌ها و کنترل برخی تنظیمات از مهم‌ترین کاربردهای پنل HMI در صنعت هستند.
در میان محصولات HMI زیمنس، خانواده SIMATIC HMI Comfort Panels برای طیف متنوعی از کاربردهای صنعتی مورد استفاده قرار می‌گیرد. Siemens TP1200 Comfort مدل 6AV2124-0MC01-0AX0 نیز یکی از مدل‌های این خانواده است که می‌تواند در پروژه‌های اتوماسیون و مانیتورینگ صنعتی مورد استفاده قرار گیرد.
انتخاب HMI مناسب باید بر اساس نیاز پروژه، اندازه نمایشگر، قابلیت‌های ارتباطی، تجهیزات کنترلی، شرایط محیطی و سطح پیچیدگی فرآیند انجام شود. بررسی این عوامل پیش از انتخاب محصول می‌تواند به طراحی یک سیستم مانیتورینگ و کنترل کارآمدتر کمک کند.
سوالات متداول
HMI چیست؟
HMI یا Human Machine Interface رابط میان اپراتور و تجهیزات و فرآیندهای صنعتی است که امکان مشاهده اطلاعات، وضعیت تجهیزات و در برخی کاربردها کنترل پارامترهای سیستم را فراهم می‌کند.
HMI چه کاربردی در اتوماسیون صنعتی دارد؟
HMI برای مانیتورینگ ماشین‌آلات، نمایش پارامترهای فرآیند، مدیریت آلارم‌ها، مشاهده وضعیت تجهیزات و ایجاد امکان تعامل اپراتور با سیستم کنترل استفاده می‌شود.
آیا HMI به PLC متصل می‌شود؟
بله. HMIها میتوانند از طریق رابط‌ها و پروتکل‌های ارتباطی مناسب با PLC و سایر تجهیزات اتوماسیون ارتباط برقرار کنند.
HMI زیمنس چیست؟
HMI زیمنس مجموعه‌ای از پنل‌های رابط انسان و ماشین برند Siemens است که برای کاربردهای مختلف اتوماسیون صنعتی و کنترل و مانیتورینگ فرآیندها ارائه شده است.
TP1200 Comfort چیست؟
TP1200 Comfort یکی از پنل‌های SIMATIC HMI Comfort Panels زیمنس است که با نمایشگر 12 اینچی برای ایجاد رابط گرافیکی میان اپراتور و سیستم اتوماسیون صنعتی استفاده می‌شود.
شماره مدل TP1200 Comfort چیست؟
مدل مورد بررسی در این مقاله با شماره 6AV2124-0MC01-0AX0 شناخته می‌شود.
برای انتخاب HMI صنعتی به چه نکاتی توجه کنیم؟
اندازه نمایشگر، وضوح تصویر، قابلیت‌های ارتباطی، سازگاری با PLC و سایر تجهیزات، شرایط محیطی، امکانات نرم‌افزاری و نیازهای واقعی پروژه از مهم‌ترین عوامل انتخاب HMI صنعتی هستند.
